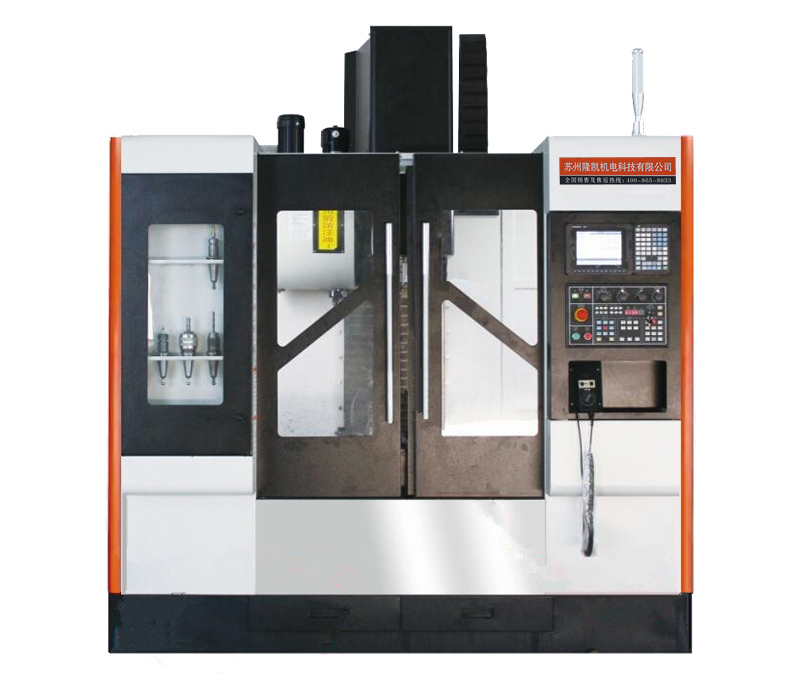

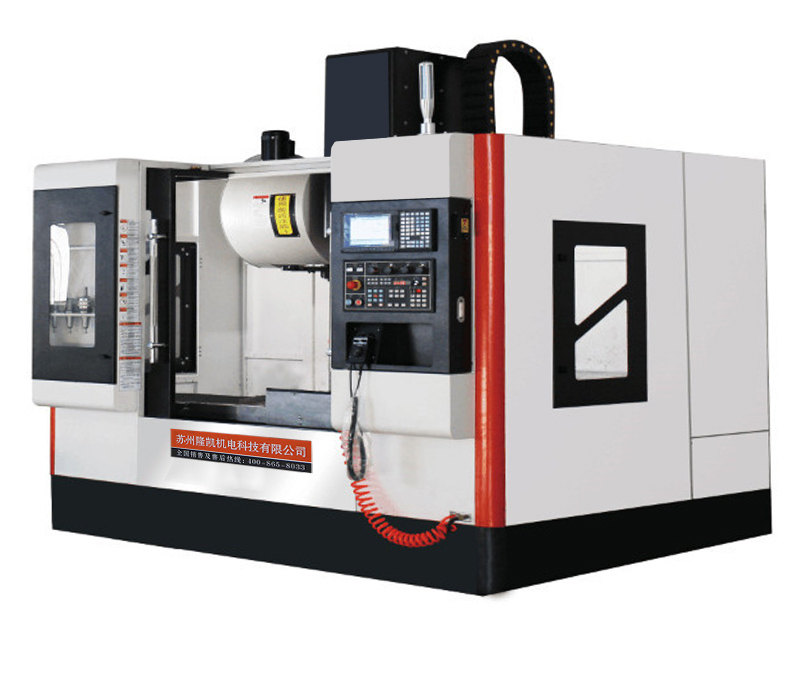

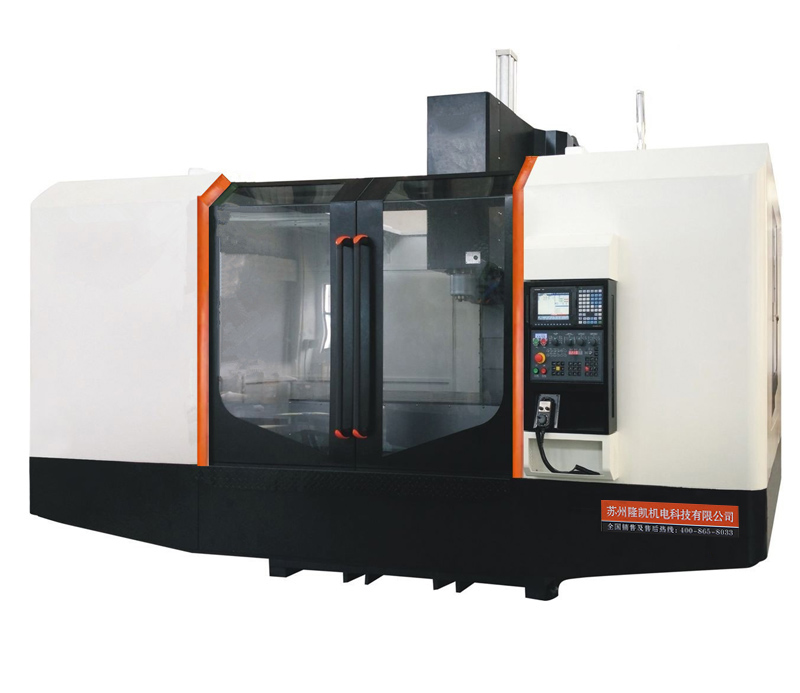

| 产品简介：HG-1370V立式加工中心，X、Y、Z三轴为伺服直联控制半闭环立式结构,三轴均为高刚性的矩形导轨,导轨负载大、跨距宽、精度高, 滑动面贴塑,主轴为伺服电机通过同步带驱动,能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。 |
|---|
HG-1370V立式加工中心，X、Y、Z三轴为伺服直联控制半闭环立式结构,三轴均为高刚性的矩形导轨,导轨负载大、跨距宽、精度高, 滑动面贴塑,主轴为伺服电机通过同步带驱动,能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。
HG-1370V立式加工中心具有整体结构强，机床结构经过有限元分析优化，刚性更强，结构更稳定。肋骨式机头设计：内部筋条加粗加大，强化结构刚性大幅提高加工稳定性。加工特性：具备钻攻中心与加工中心两者的全部性能，是一种复合型迷你加工中心机床。

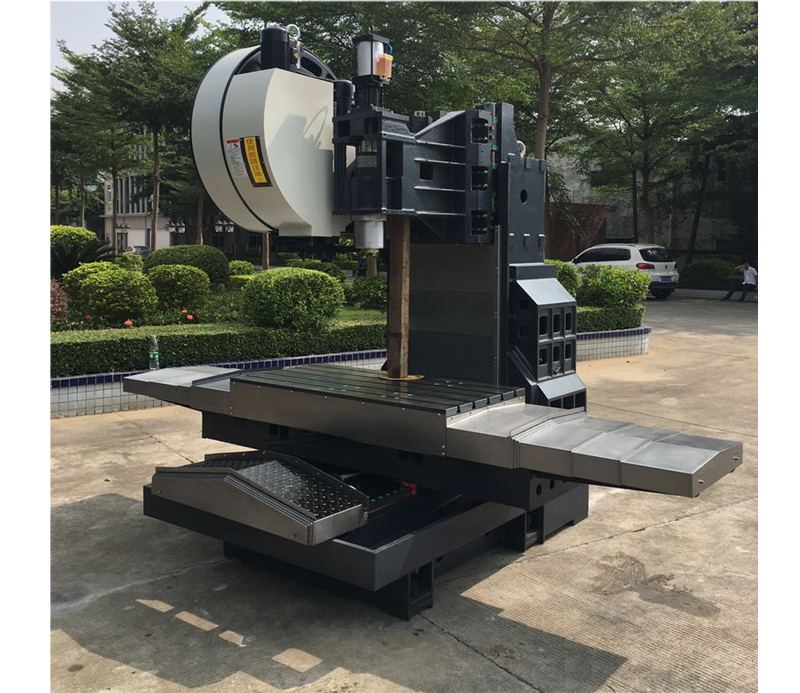

1.头部组为重型箱型结构,内部肋骨强化,高刚性。
2.主轴打刀方式采用气动打刀,打刀时主轴受力均匀,延长轴承寿命。
3.电器箱采内分隔离式设计,将控制器之发热源部分予以分离,前面使用热交换器散热,避免外界粉尘进入电箱;后侧使用风扇为扇热板散热。
4.三轴采用台湾上银高精密滚珠丝杆,结合精密螺帽预压和尾端预拉装置,确保机台背隙与热变形长时间保持在低值。
5.X、Y、Z轴采用滚珠式线性导轨,具有高刚性、低噪音、低摩擦性,可做快速位移及获得较好循环精度!
6.所有成品均经过激光定位补正及循圆测试。以确保定位精度及伺服特性。且机床出货前经过严格的检验措施,确保机台的各项精度长期稳定。
技术参数
| 机床型号 | HG-1370V |
| X轴行程（mm） | 1300 |
| Y轴行程（mm） | 700 |
| Z轴行程（mm） | 650 |
| 主轴端面至工作台距离（mm） | 120-700 |
| 立柱最前端至主轴中心距（mm） | 680 |
| 工作台面积（mm） | 1400*700 |
| 最大荷重（kg） | 800 |
| T型槽（槽*间距*槽数）（mm） | 18T*110*6 |
| 工作台高度（mm） | 900 |
| X轴滚柱导螺杆（mm） | Φ40*P10 |
| Y轴滚柱导螺杆（mm） | Φ40*P10 |
| Z轴滚柱导螺杆（mm） | Φ50*P10 |
| X轴线轨规划（mm） | 45（6滑块滚柱） |
| Y轴线轨规划（mm） | 45（4滑块滚柱） |
| Z轴线轨规划（mm） | 45（6滑块滚柱） |
| 快速位移（X/Y/Z）（m/min） | 30/30/30 |
| 推荐X/Y/Z轴电机参数（nm） | 3.0/3.0/4.5 |
| 主轴转速（kpm） | 10000/12000 |
| 锥孔形式及安装尺寸（kg） | BT40 ∮150 |
| 传动方式 | 直联式 |
| 定位精度（mm） | ±0.003/300 |
| 重复定位精度（mm） | ±0.003/300 |
| 机台尺寸占地空间（mm） | 3650*2750*2850 |
| 机床重量（kg） | 9200 |
