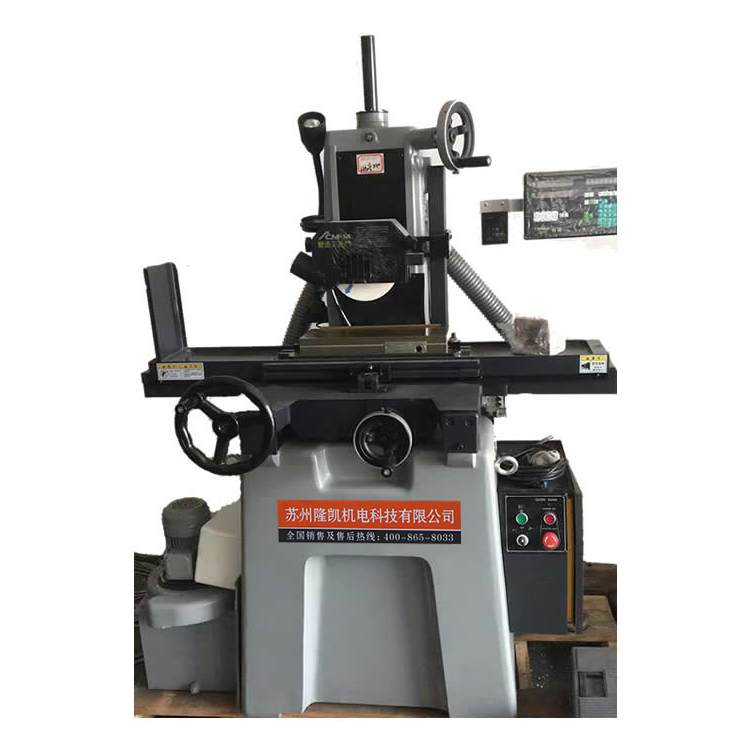

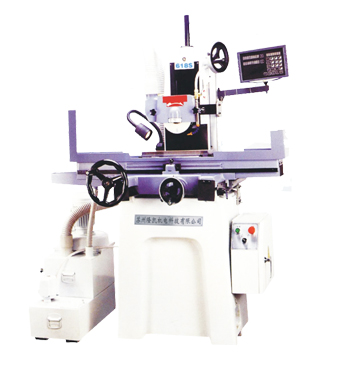

| 产品简介：“高刚性、高性能、高精度、高经济效益”是本磨床的综合特征，它比传统型的台湾磨床“更精准、更稳定、更方便、更耐用”，它不止作平面研磨，更适合小型模具的成型研磨，在模具行业中用于精度要求较高的范，如：钟表业，精密塑胶射出模具，连接器，五金电子，冲压模，端子模，半导体相关模具业，导线架模具，粉末冶金模，工具配件厂等相关之精密模具使用。 |
|---|
本机使用的整体式精密主轴与丝杆系台湾(普森)名牌厂家配套生产的原装产品，主轴采用日本名牌厂家原装P4级超精密轴承，在台湾精密制造、组装及试运转，并经逐一精密检测调试、主轴采用直接式V-3低振动马达（1.5马力），高速旋转下低噪音无振动，精度高，刚性强。采用密封式高级高速油脂润滑，正常使用情况下，无需另作润滑工作，可长时间确保加工精度的稳定性，适用超硬工件的成型研磨。
机器结构：
本机主要铸件均采用高级铸铁件，并经由退火处理，消除内应力，以确保高精度、高刚性，并延长机器寿命。
滑道
本机左右及前后双V滑道粘贴耐磨树脂TURCITE-B，并经精密铲花，不仅滑动顺畅且耐磨，适合成型研磨
弹筒式直结主轴
本机直结式主轴采用P4级超精密斜角滚珠轴承，在高速旋转下低噪音、无震动、扭力大，适合重切削及各式成型研磨
自动润滑系统
采用循环式自动润滑系统。当主轴启动时，润滑油既自动循环，对各螺杆及滑道提供强制润滑，可大大降低滑道磨损度。机柱上方装有油镜可监看润滑情形。
1.铸件采用米汉纳高强度铸铁,并经过特殊退火及季化处理。精度高，刚性好。
2.工作台滚珠轨道采用钢材料，高精度钢珠、耐磨损、移动轻、效率高。手动型工作台驱动采用同步带传动，稳定性高。
3.前后双V型滑道，并经精密铲花，不仅滑动顺畅且耐磨，M250/M306型滑道贴有特殊树脂，经久耐用，精度保持好，操作灵活轻便。
4.无振动，低噪音主轴电机。
5.高精密的套筒式磨头主轴，采用超精密P4级4个精密斜角滚动轴承，经过严格的测量选择预压后，在温控室中装配而成，并配合完全防水的迷宫式设计，以确保轴承的使用寿命，及磨削的表面精度。
6.可根据客户不同需求加装数显、电自动和变频装置。
S为数显装置.D为点自动装置。H为左右自动。AH为前后左右自动.R为上下快速自动

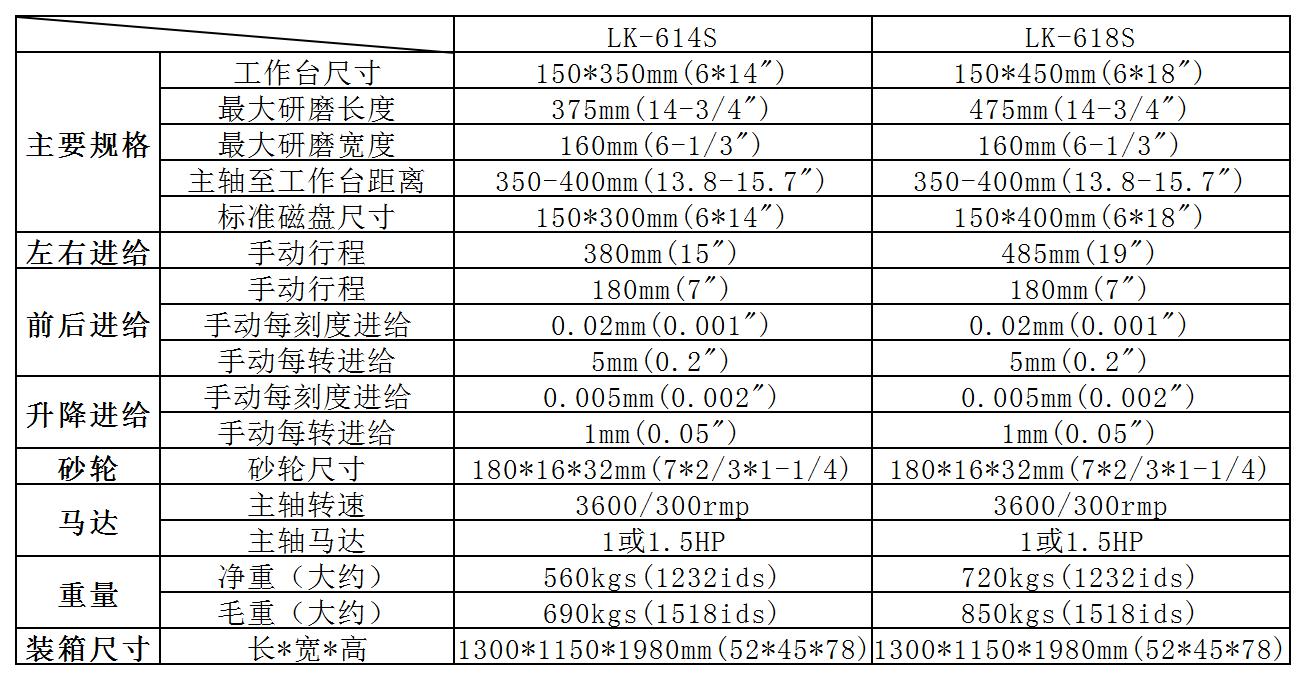

技术参数

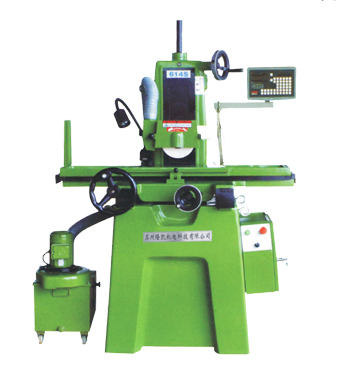

| 机床型号 | 614S | |
| 主要规格 | 工作台面尺寸（长×宽） | 150×350mm |
| 较大研磨长度 | 375mm | |
| 较大研磨宽度 | 160mm | |
| 主轴至工作台距离 | 350-400mm | |
| 标准磁盘尺寸 | 150×300mm | |
| 左右进给 | 手动行程 | 380mm |
| 前后进给 | 手动行程 | 180mm |
| 手动每刻度进给 | 0.02mm | |
| 手动每转进给 |
5mm | |
| 升降进给 | 手动每刻度进给 |
0.005mm |
| 手动每转进给 | 1mm | |
| 马达 | 主轴转速 |
3600/300rmp |
| 主轴马达 | 1或1.5HP | |
| 重量 | 净重（大约） | 560kgs |
| 毛重（大约） | 690kgs | |
| 装箱尺寸 | 长×宽×高 |
1300×1150×1980mm |
